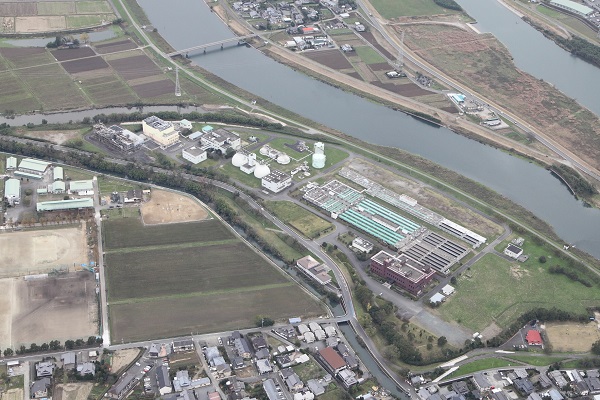

全体

管理本館沈砂池

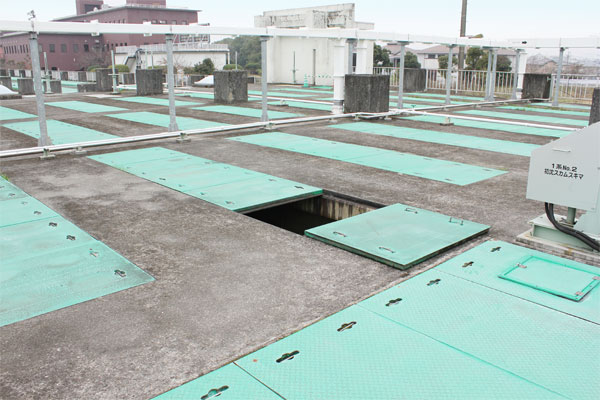

最初沈殿池：沈殿しやすくなった汚泥は、この池で沈殿し、きれいな上澄み水は滅菌・砂ろ過設備へ流れていきます。 沈んだ汚泥の一部は活性汚泥としてエアレーションタンクへ返送し、残りは余剰汚泥として機械濃縮設備へ送られます。

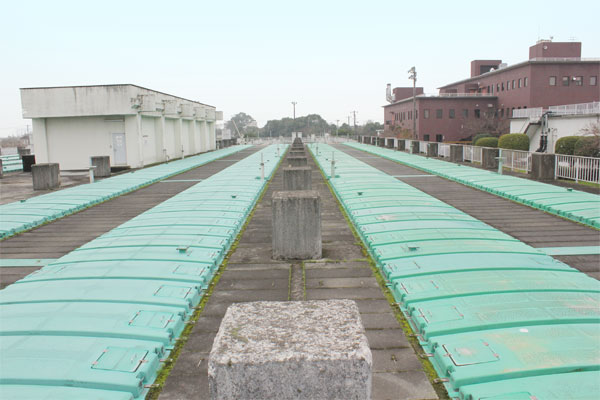

反応タンク：最初沈殿池から送られてきた下水に活性汚泥（好気性微生物を大量に含んだドロ）を加え、空気を吹き込んで混合し、下水の中に含まれる汚水を微生物に食べさせ、沈殿しやすくします。

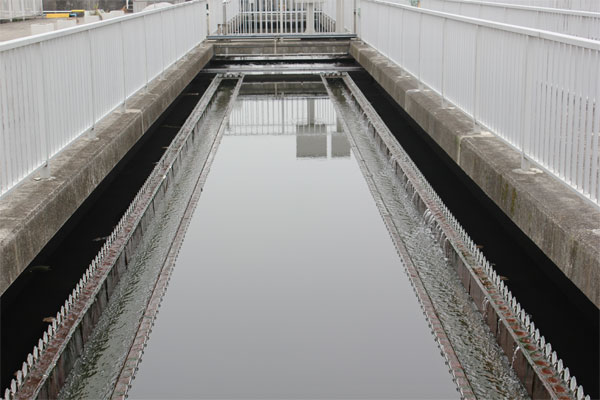

最終沈殿池：沈殿しやすくなった汚泥は、この池で沈殿し、きれいな上澄み水は滅菌・砂ろ過設備へ流れていきます。 沈んだ汚泥の一部は活性汚泥としてエアレーションタンクへ返送し、残りは余剰汚泥として機械濃縮設備へ送られます。

滅菌池

放流

汚泥消化槽：汚泥濃縮槽及び機械濃縮槽で濃縮された汚泥をここに集め、汚泥に含まれる有機物を分解し、減量する施設です。

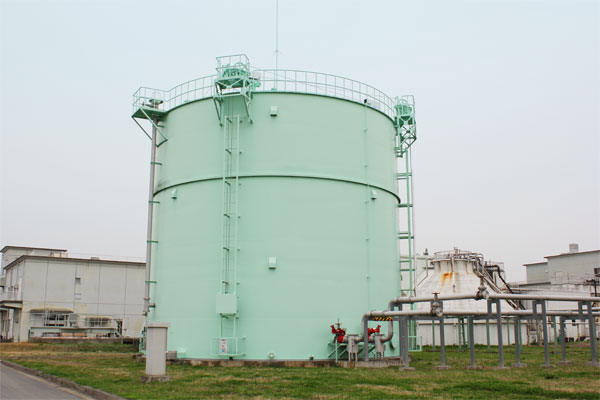

ガスタンク

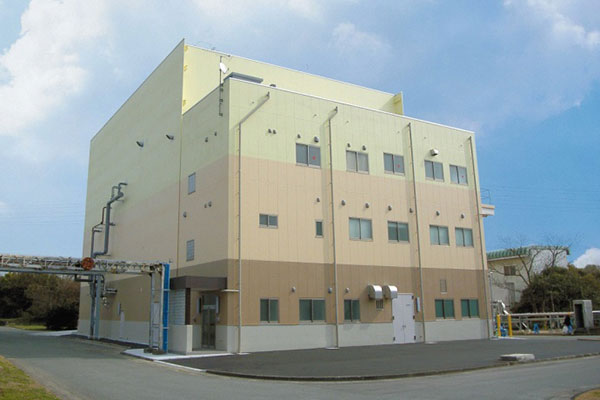

汚泥固形燃料化施設：バイオマス資源である下水汚泥から燃料化物（炭化固形物）を製造し、燃料として有価で供給するものです。下水汚泥の資源化を促進するとともに、温室効果ガス削減により地球温暖化防止に貢献します。
