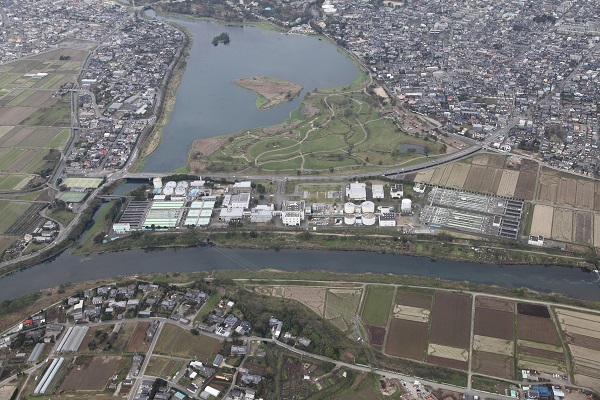

全体

管理棟

汚泥濃縮槽：最初沈殿池の汚泥はここに集められ、汚泥を濃くして、水分を減らします。

沈砂池ポンプ棟：下水道管から流入してきた下水から土砂を沈めて取り除くとともに、浮いているゴミをスクリーンで取り除いた後、最初沈殿池へ送ります。

自動除塵機：下水道管から流入してきた下水から土砂を沈めて取り除くとともに、浮いているゴミをスクリーンで取り除いた後、最初沈殿池へ送ります。

放流

汚泥消化槽：汚泥濃縮槽及び機械濃縮槽で濃縮された汚泥をここに集め、汚泥に含まれる有機物を分解し、減量する施設です。

汚泥処理棟

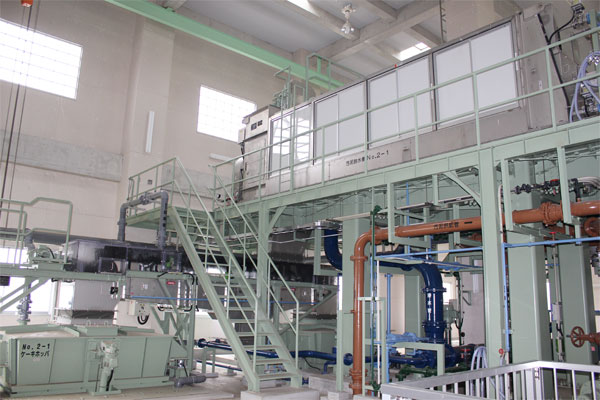

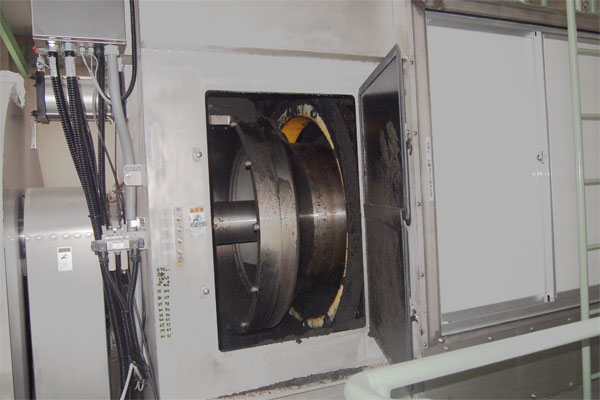

汚泥脱水機：汚泥に含まれる水分をしぼり取ります。このしぼりカスを「脱水汚泥」と呼んでいます。脱水汚泥は、焼却のほか、セメントやコンポスト（堆肥）の原料として有効利用しています。

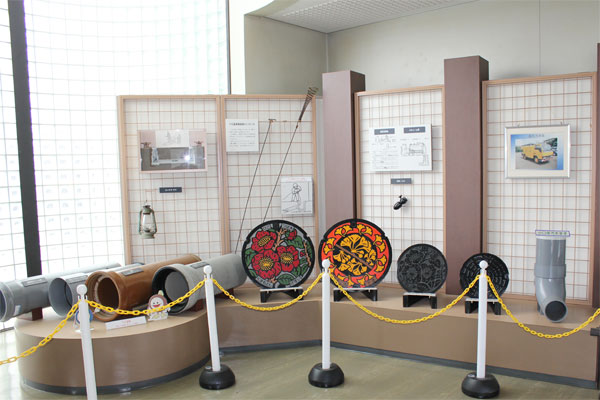

展示

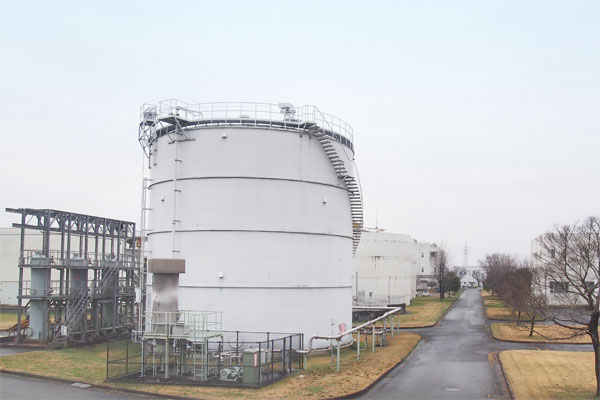

ガスタンク

反応タンク：最初沈殿池から送られてきた下水に活性汚泥（好気性微生物を大量に含んだドロ）を加え、空気を吹き込んで混合し、下水の中に含まれる汚水を微生物に食べさせ、沈殿しやすくします。

反応タンク全景：最初沈殿池から送られてきた下水に活性汚泥（好気性微生物を大量に含んだドロ）を加え、空気を吹き込んで混合し、下水の中に含まれる汚水を微生物に食べさせ、沈殿しやすくします。

最終沈殿池：沈殿しやすくなった汚泥は、この池で沈殿し、きれいな上澄み水は滅菌・砂ろ過設備へ流れていきます。沈んだ汚泥の一部は活性汚泥としてエアレーションタンクへ返送し、残りは余剰汚泥として機械濃縮設備へ送られます。

滅菌池：最終沈殿池から送られてきた上澄み水に含まれる太陽菌等を消毒、滅菌して、河川や海などに放流します。

最初沈殿池：沈砂池から送られてきた下水をゆるやかに流し、ドロなどを沈殿させ、下水を反応タンクへ、沈殿したドロはかき寄せて汚泥濃縮槽へ送ります。
